3Dプラントデザインシステム

3D PLANT DESIGN SYSTEM

3Dスキャン調査で
測量→3Dデータ化や図面作成が
スピーディかつ正確に!

ジェイ・トレイでは、3Dスキャナーによるデザインシステムを導入。これまで多くの人員や時間を必要としていた調査をコンパクトに、スピーディーに実施できるだけでなく、より正確な計測結果を得られ、素早く簡単に“使える”データを提供します。

3Dスキャン調査のメリット

  • 従来の方法による調査

  • 3Dスキャナーによる調査

  • 3Dスキャナー

    これまで多くの人数や時間が必要だった調査が、小型3Dスキャナーを用いることで、コンパクトでスピーディーになります!

    • 調査にかかる時間や人数を縮小できる
    • 正確な計測結果が得られる
    • 素早く簡単にデータ化できる

3Dスキャナーによる点群データの
取得から各データ作成まで

点群データの取得から3Dモデル変換、さらに3Dデータを用いた図面・材料表作成まで、ワンストップで対応できます。

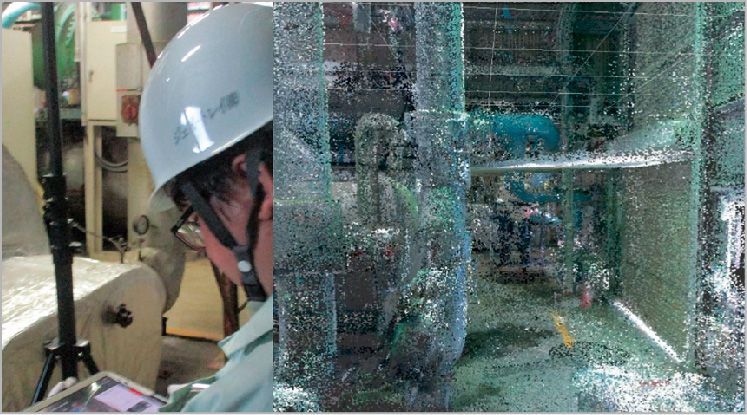

  • 3Dスキャナーによる調査(点群データの取得)

  • 点群データ→3Dモデル変換

  • 図面データ・材料表等作成

3Dデータの多彩な活用例

これからのプラントデザインにおいて3Dデータは非常に重要なものとなります。

ジェイ・トレイは確かな技術力と数多くの経験を生かし、
有効な「使える」3Dデータをご提供いたします。

改修・改築時のデータベースとして

改定を重ね複雑化・煩雑化する図面管理もらくらく!

情報共有のための3Dデータとして

必要な情報を必要な時に取り出せる!

仮想空間に存在するデジタルツインとして

現在進行系&将来の様々な可能性に対応できる!

デジタルツインとは?

デジタルツイン=リアル(現実)空間にある環境を、サイバー(仮想)空間にそっくりな状態(双子)の3Dモデルで複製する技術です。IoTやAIなどの最新技術を用いて収集した、リアルタイムかつ詳細なバックアップデータを、サイバー空間上に保持することでいつでも必要な情報が活用できます。

3Dプラントデザインシステムを活用してできること

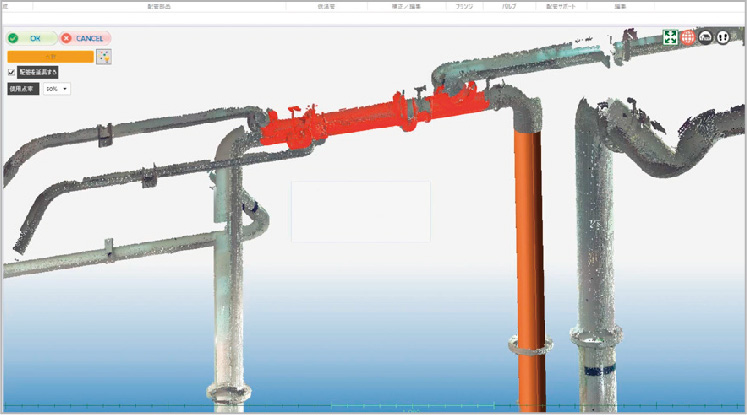

  • 3D配管

    3Dスキャナーで撮影した現地の点群データをもとに3Dモデルを作成。新設配管のルート計画に活用しました。

  • 既設プラントの復元

    現状のプラントモデルを作成しておくことで、そのモデルをもとに既設装置の復元を行うことができます。

  • 機器搬入経路計画

    作成したモデルを用いて、機器等の搬入ルートの計画を行います。
